国科天迅机载任务系统网络TSN（时间敏感网络）完整解决方案，面向新一代航电分布式综合化发展需求，攻克传统机载网络带宽不足、时序不同步、传输确定性弱等行业痛点，构建全国产化、高可靠、强实时机载统一网络底座，为航空平台航电系统升级提供全新技术路径。
方案概述
随着空中作战模式向体系化协同、智能化探测方向演进，机载有源相控阵雷达、光电成像、电子侦察、分布式飞控等设备数量快速增长，海量传感原始数据、高优先级控制指令需要跨设备实时交互。传统1553B、ARINC429等总线带宽有限，AFDX机载以太网缺乏原生纳秒级时间同步与硬实时调度能力，难以适配新一代航电 DIMA分布式综合模块化架构的发展要求，成为制约航电综合化升级的瓶颈。

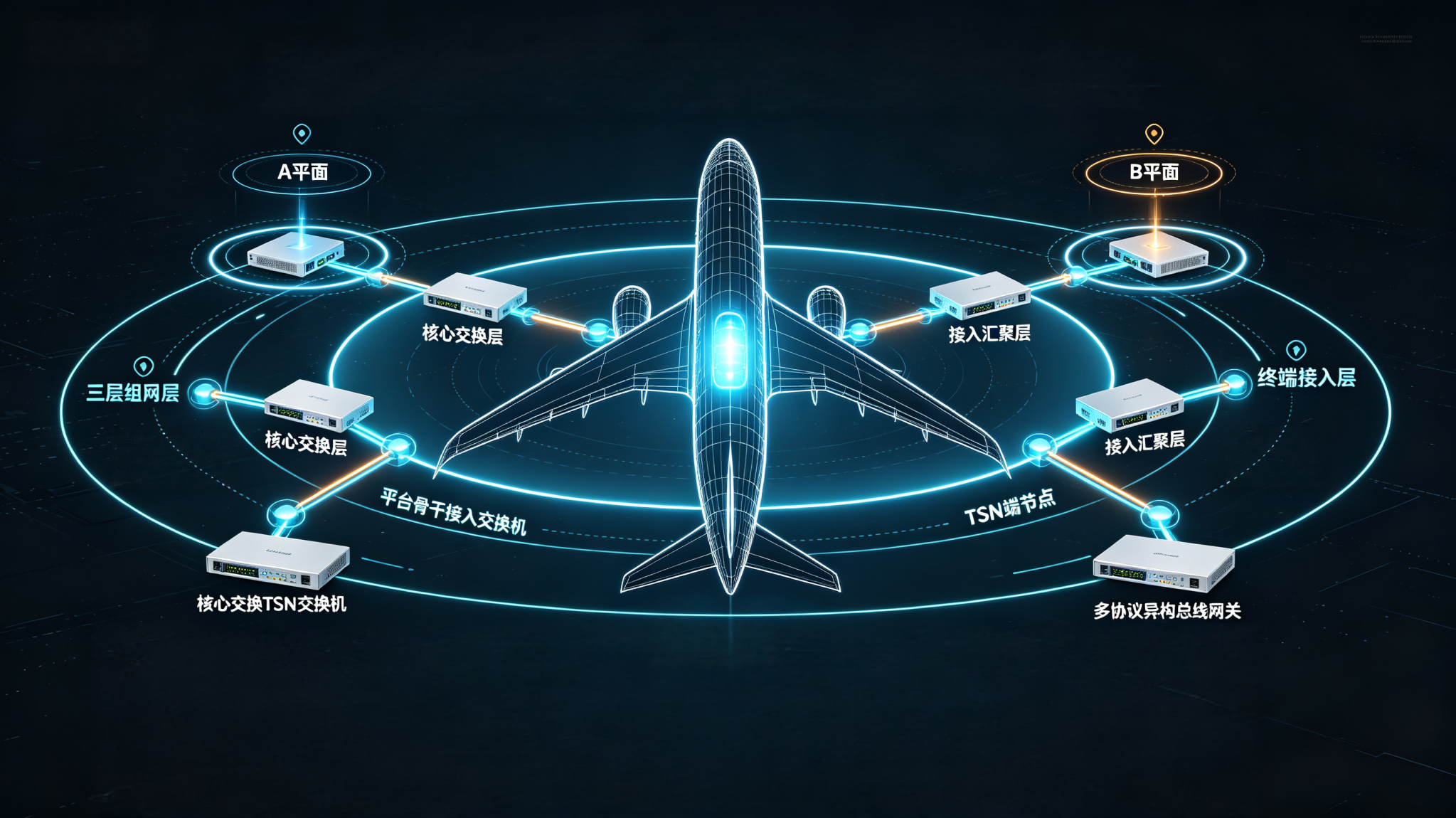

针对上述行业难题，国科天迅机载任务系统网络解决方案基于航空专用TSN时间敏感网络技术，采用核心交换层+接入汇聚层+终端接入层三层组网架构，配套A/B两套物理隔离的双冗余传输平面，形成核心交换TSN交换机、平台骨干接入交换机、国产化 TSN端节点、多协议异构总线网关完整硬件产品矩阵。方案深度对标IEEE 802.1DP/SAE AS6675 航空TSN标准，实现网络硬件、协议栈、管理软件全链路国产化自主可控，可兼容1553B、ARINC429、CAN、RS422等存量传统航电总线，支持全新机型预装与现有平台平滑改造升级，无需推翻原有硬件架构即可完成网络能力迭代。
核心技术亮点
方案依托全套TSN协议簇技术能力，实现带宽、时延、同步、冗余、异构兼容五大维度能力突破，多项关键指标达到国内先进水平。

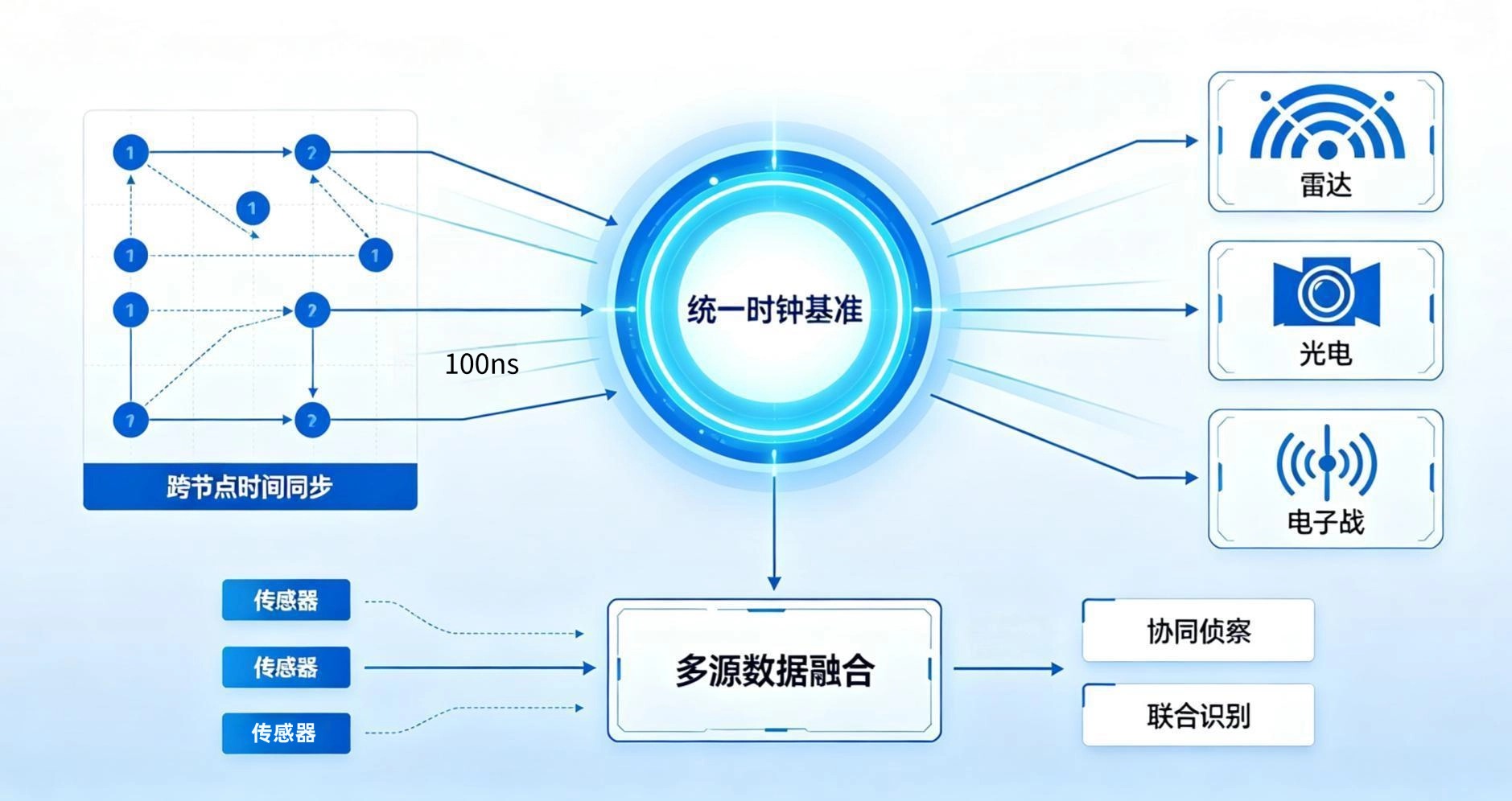

一是纳秒级全域时间同步，支撑多传感器数据融合。 基于 802.1AS gPTP通用精确时间同步协议，全网完成统一时钟分发，全网跨节点时间同步精度优于100ns，无需额外增设专用时统线缆，让雷达、光电、电子战等探测设备共享统一时间基准，有效降低多源数据融合定位误差，保障协同侦察、联合识别业务稳定运行。

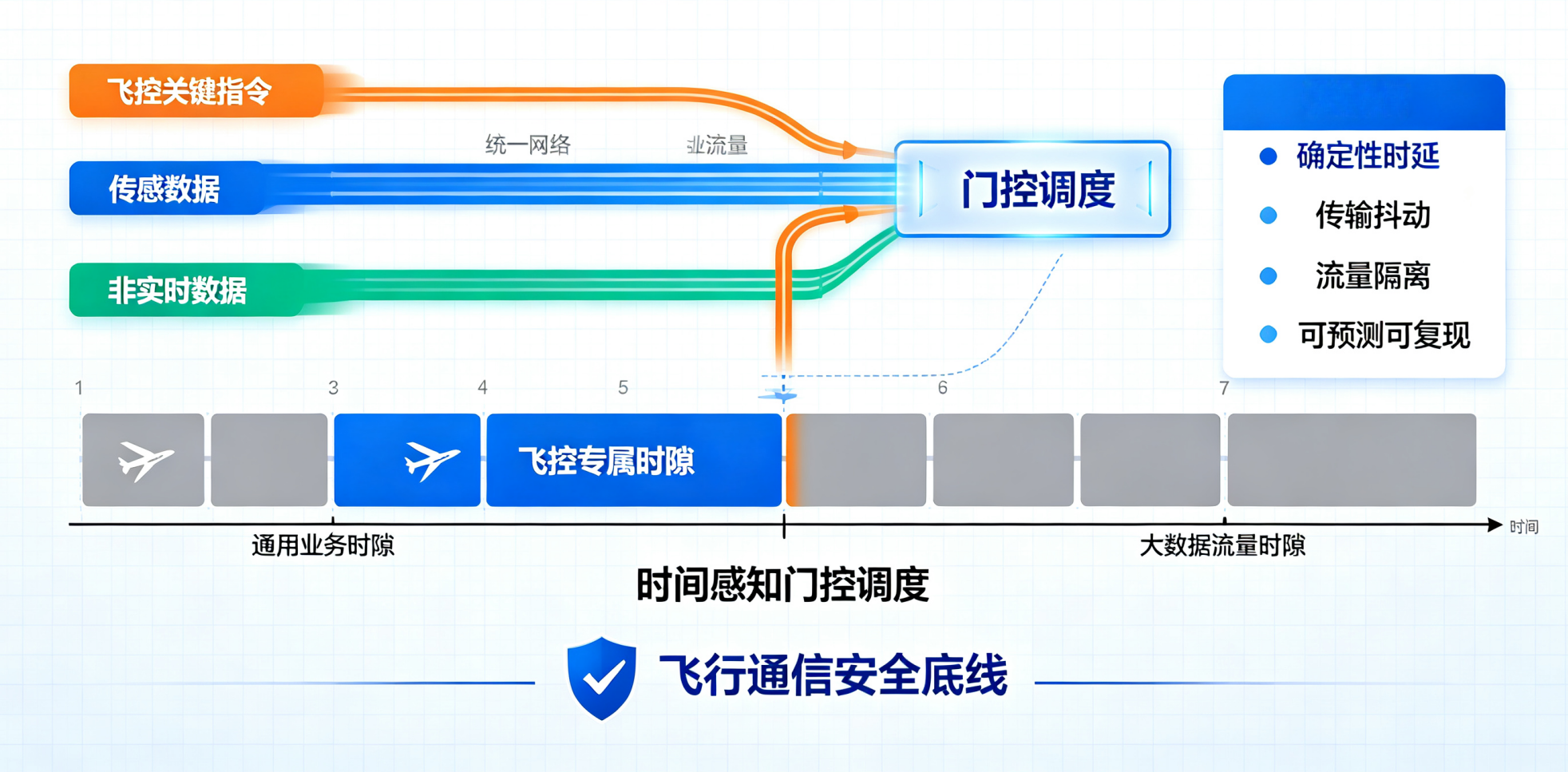

二是硬实时流量调度，保障关键业务传输安全。 运用802.1Qbv时间感知门控调度机制，为飞控等高优先级业务划分专属传输时隙，实现不同优先级业务流量隔离，飞控关键指令端到端确定性时延小于50μs，传输抖动小于5μs，杜绝大数据流量挤占控制业务通道，网络传输行为可预测、可复现，筑牢飞行通信安全底线。

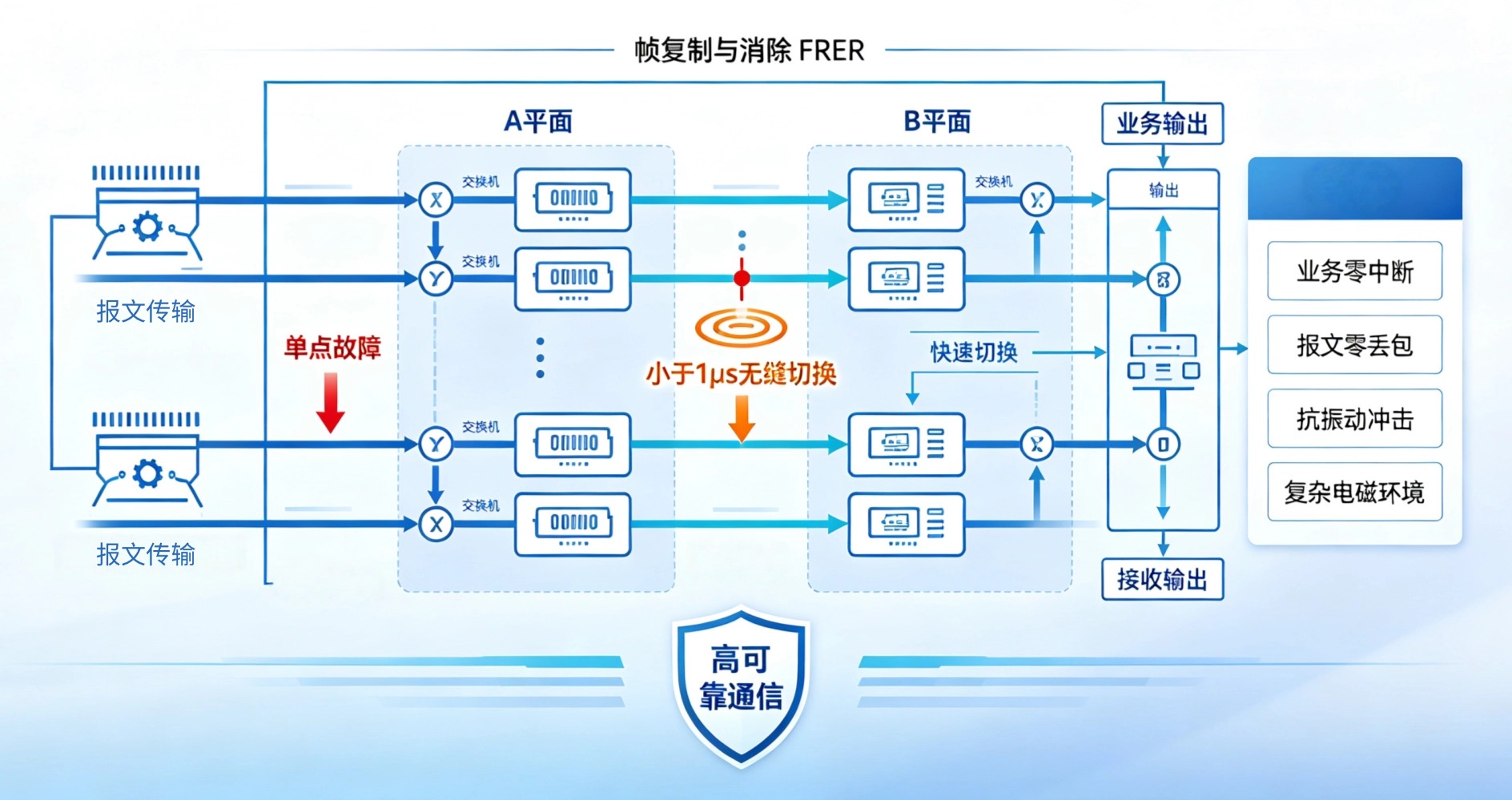

三是双平面无缝冗余，实现故障无损切换。 基于802.1CB帧复制与消除FRER技术，构建两套完全独立的物理网络平面，报文双路并行传输。当链路、端口、交换机出现单点故障时，网络自动完成切换，业务零中断、报文零丢包，有效应对振动冲击、复杂电磁环境等机载极端工况。
四是异构协议无损融合，保护既有型号资产。 通过国产化多协议网关实现传统航电总线与TSN以太网双向协议转换，存量设备无需修改软硬件即可接入新一代网络，大幅降低机型升级改造的硬件成本与联试风险。

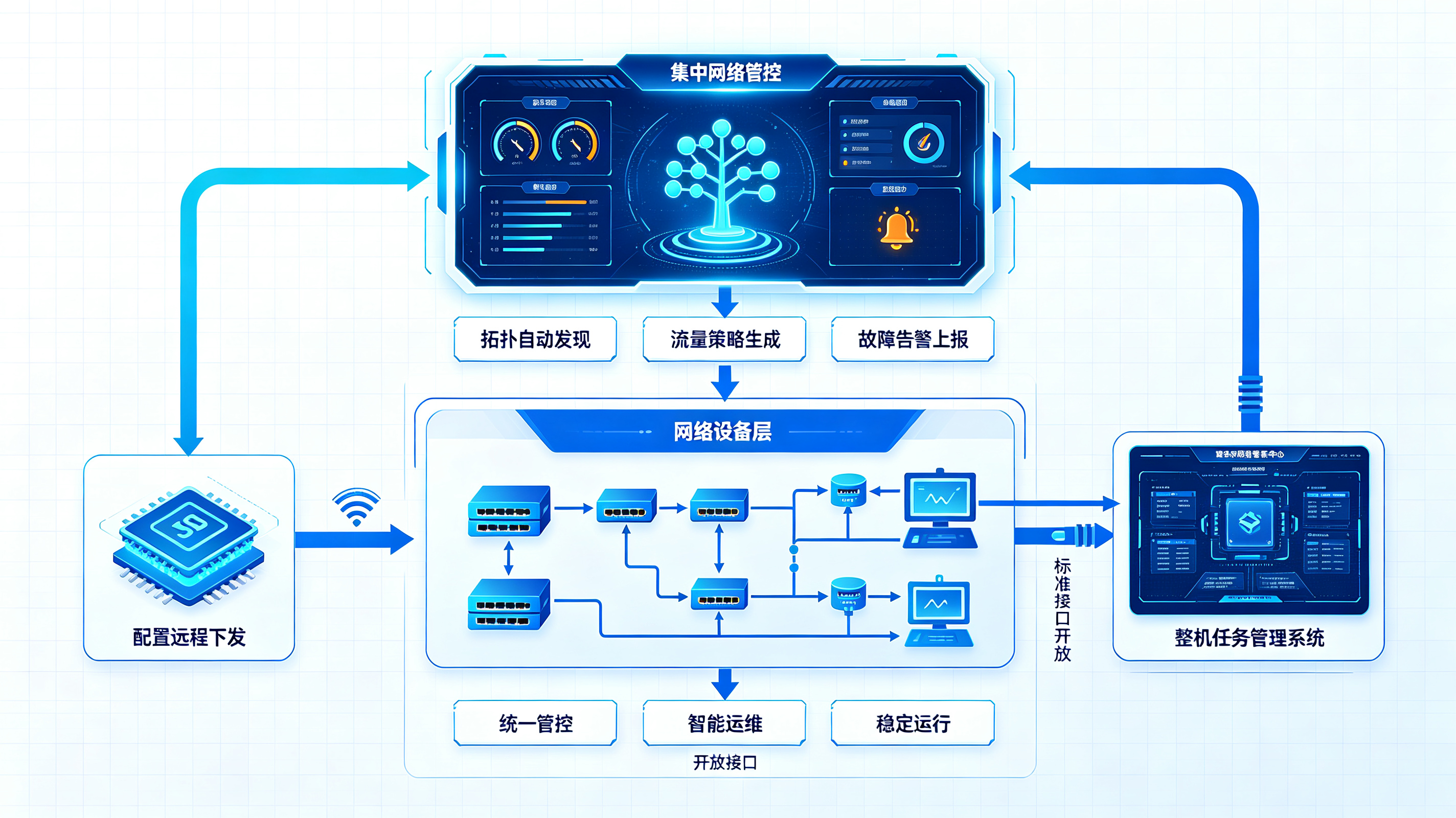

五是可视化集中网络管控，简化机载网络运维。 基于802.1Qcc集中网络管控架构，实现网络拓扑自动发现、流量策略自动生成、故障告警上报，支持配置远程下发，同时开放标准接口，可对接整机任务管理系统，实现网络智能化运维管理。
在性能收益上，相较传统1553B总线，网络骨干带宽实现万倍提升，整机互联线缆减重30%以上，在硬件层面适配机载-55℃~+125℃超宽温域、强振动冲击、强电磁干扰等严苛环境条件，全套硬件产品满足复杂严苛环境筛选试验要求。
主要应用场景
该机载TSN任务网络解决方案适配多类航空平台的航电系统建设与升级。

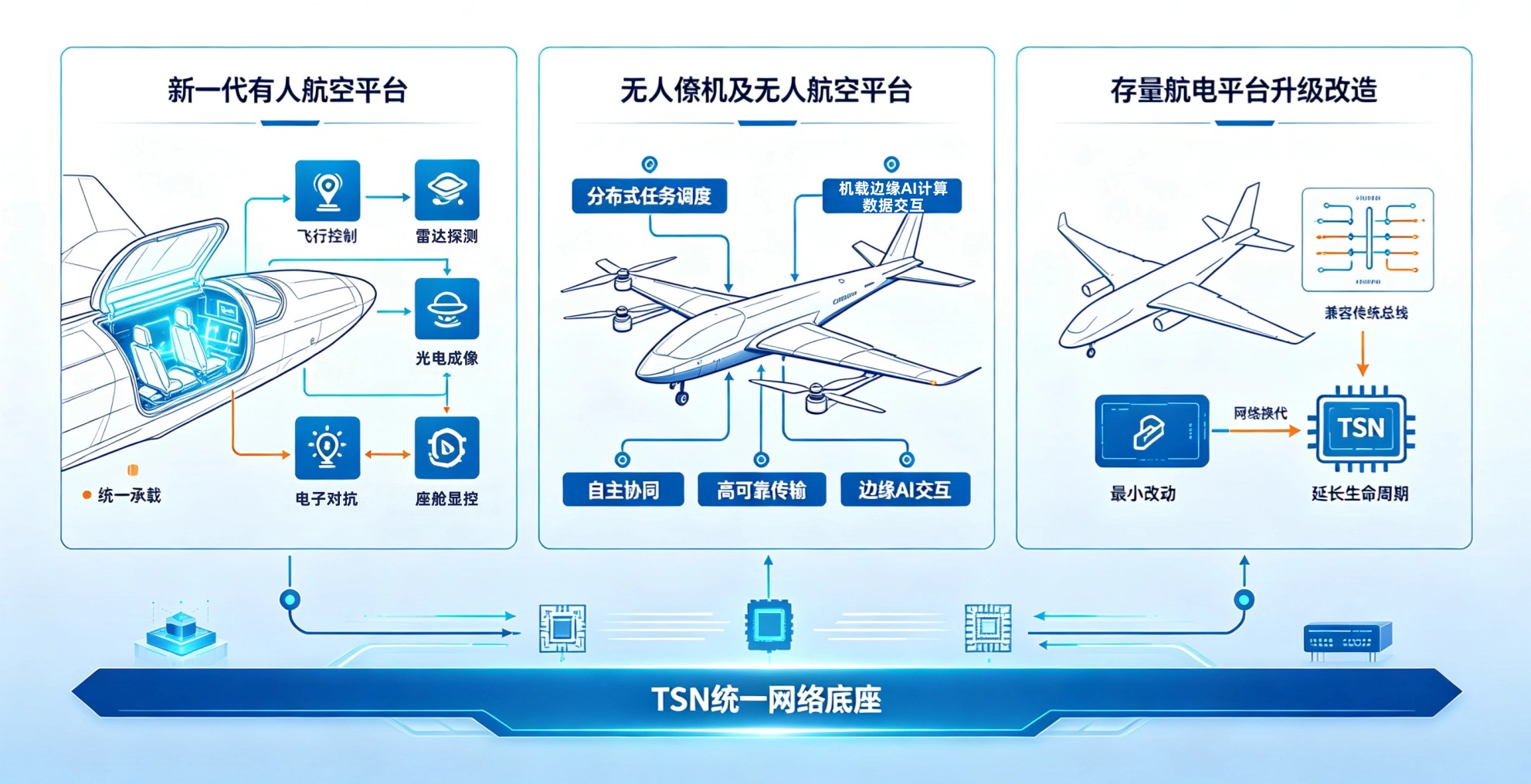

新一代有人航空平台：面向分布式航电架构，统一承载飞行控制、雷达探测、光电成像、电子对抗、座舱显控等全部业务，解决多传感器协同探测、海量原始数据传输难题，提升平台态势感知与任务协同能力。
无人僚机及各类无人航空平台：适配机载分布式任务调度，满足飞控指令高可靠传输、多传感器数据融合、机载边缘AI计算数据交互需求，支撑无人平台自主协同作业。
存量航电平台升级改造：兼容传统航电总线体系，以最小改动完成网络换代，不需要大规模替换现有终端设备，帮助存量机型获得大带宽、确定性传输能力，延长装备生命周期。
未来，国科天迅将持续深耕机载确定性通信技术，迭代优化 TSN软硬件产品，完善仿真验证、集成联试、试飞保障全流程服务体系，以自主可控的网络底座，助力我国航空装备航电综合化、智能化高质量发展。
